Steel Joints - Plausibiliteitscontrole is goed, maar de berekening loopt niet.

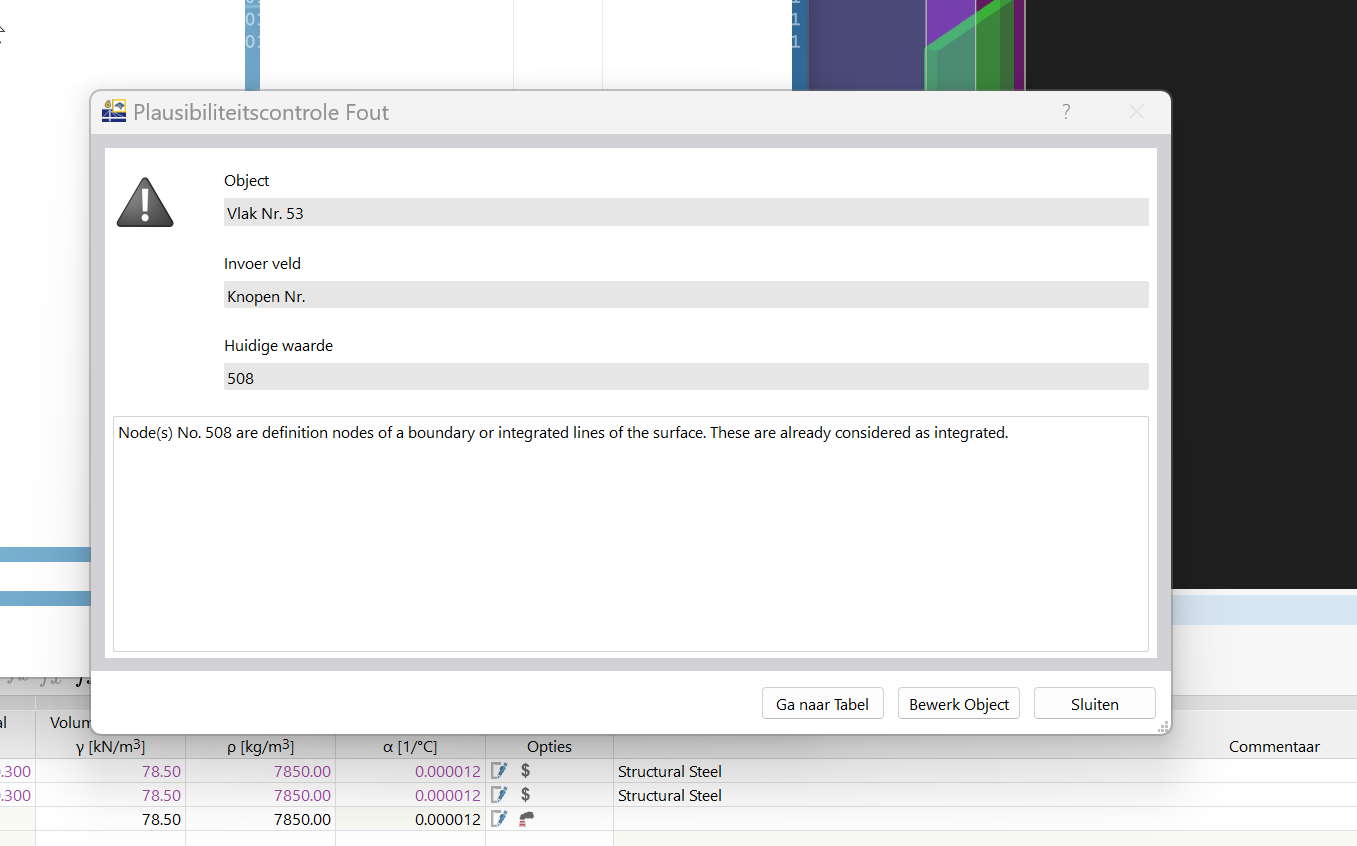

In sommige gevallen treedt er een probleem op in een verbinding met een lijnvrijgave. Door de gemaakte lassen overlappen de automatisch gemaakte lijnvrijgaves behorend bij de lassen en deze geven een foutmelding (in het submodel), zo iets als.

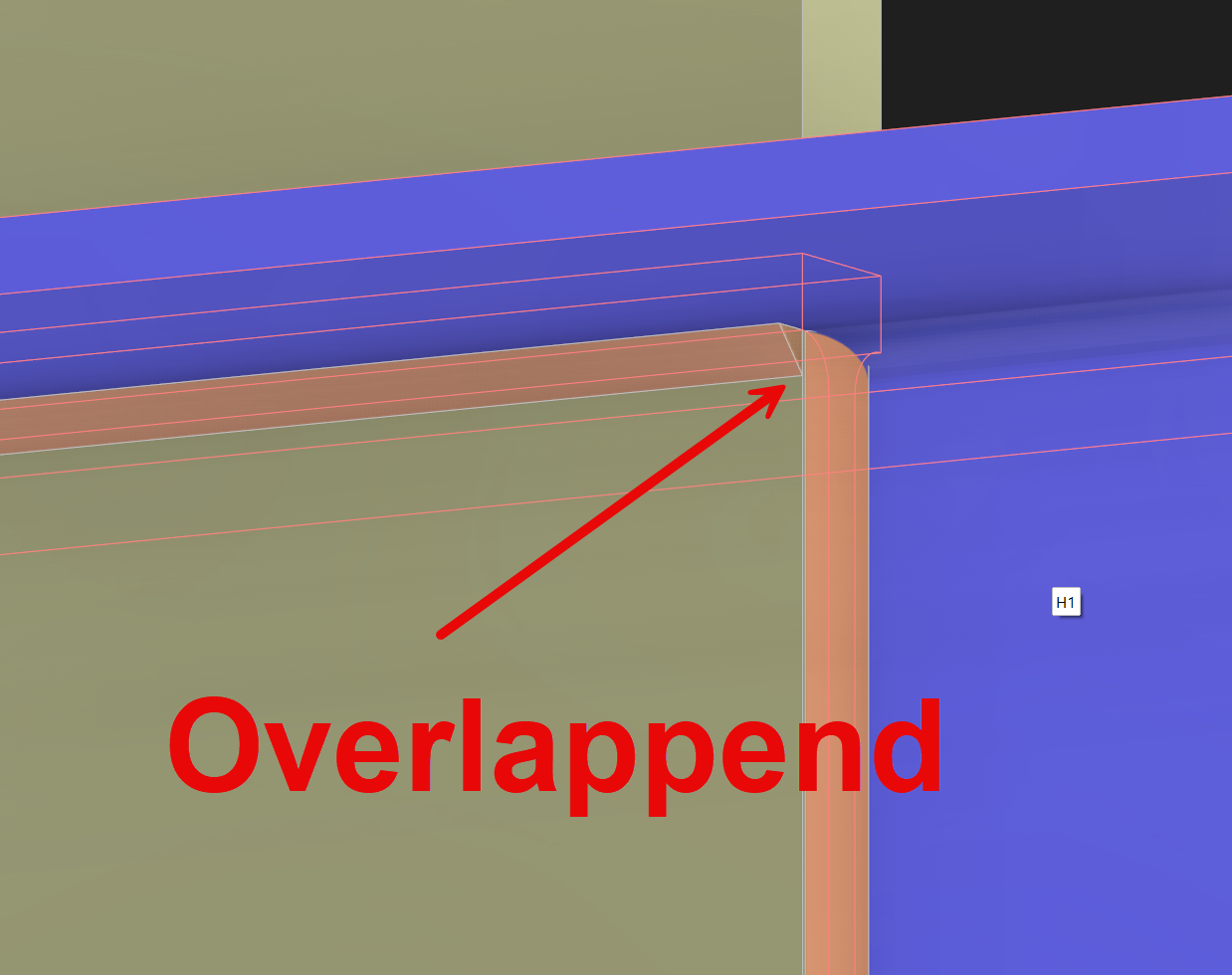

Het probleem ontstaat door de overlappende lassen, zie schermafdruk.

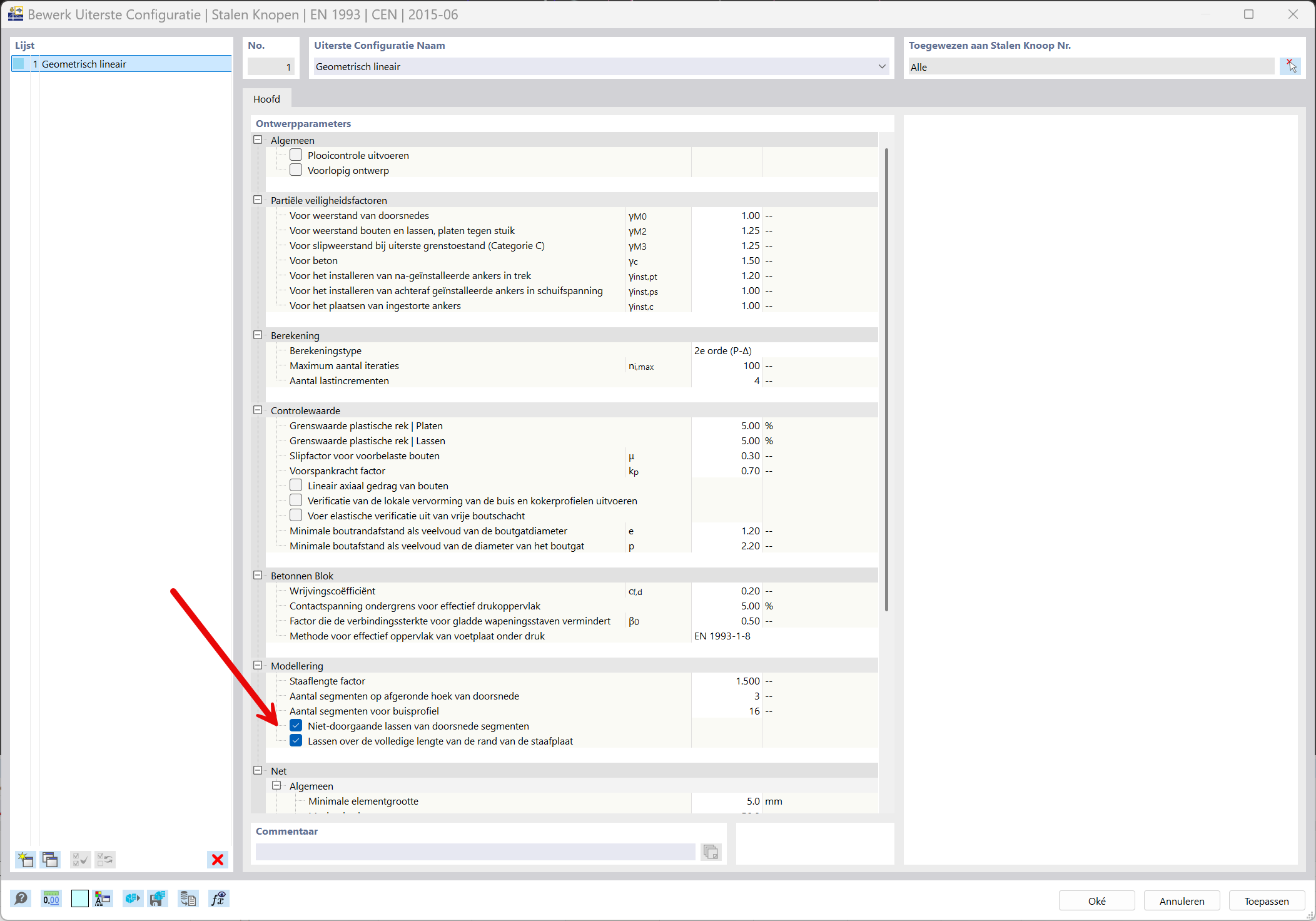

Door in de Uiterste Configuratie de optie 'Lassen over de volledige lengte van de rand van de staafplaat' UIT te zetten wordt het probleem door RFEM opgelost en zien de lassen er als volgt uit, waardoor er geen overlappende lijnvrijgaves ontstaan.

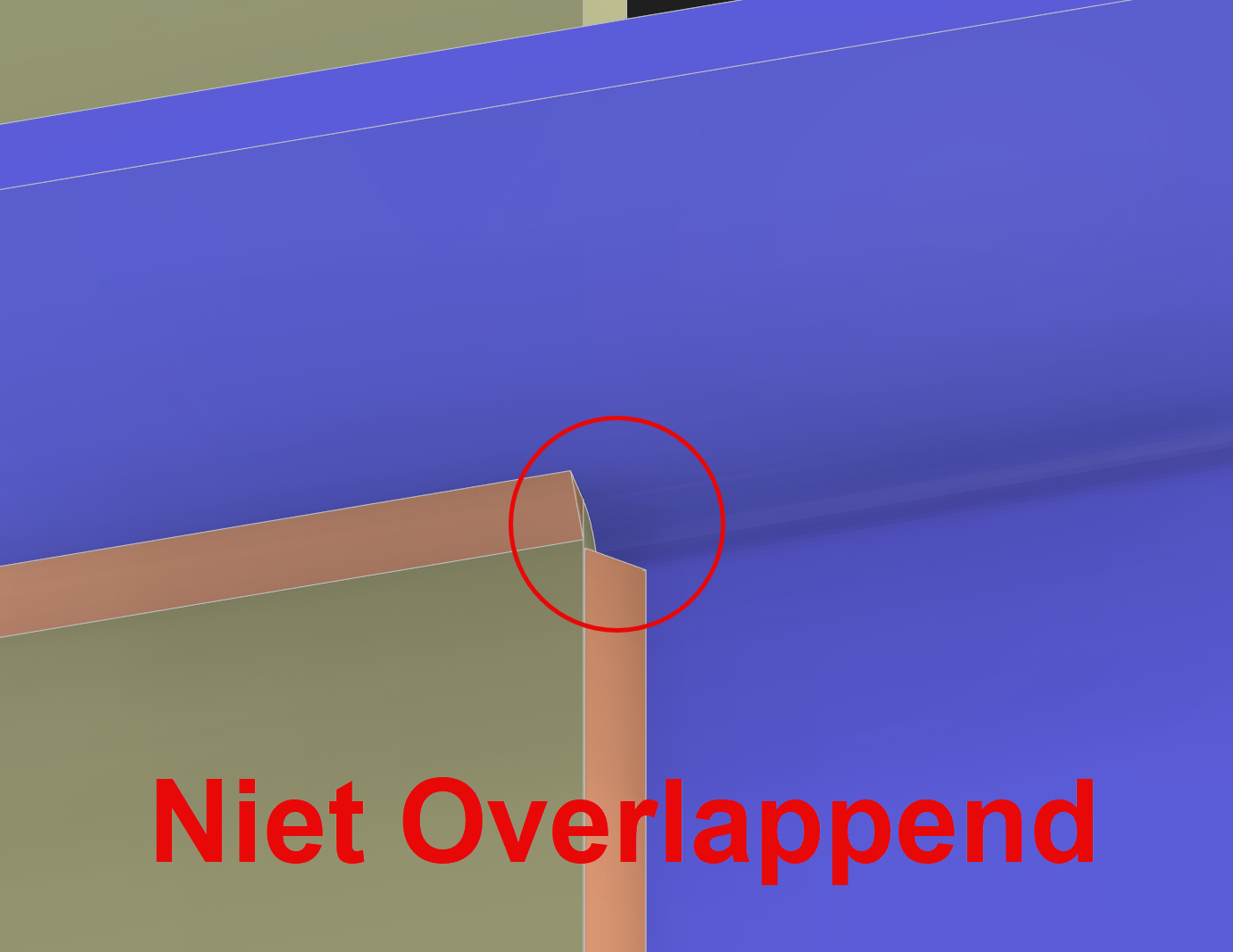

Juiste situatie:
