Nul elementen goed toepassen in RSECTION 1
In RSECTION 1 kunt u nul-elementen toepassen om elementen aan elkaar te koppelen.
Zie ook het artikel: Nul-elementen als afschuifkoppeling.
Voor een goed gebruik van uw dunwandige stalen samengestelde profielen is het noodzakelijk, dat u in sommige gevallen de nul-elementen zo gebruikt, dat RSECTION 1 alle elementen aan elkaar rekent. Zie bijgaand voorbeeld van een samengesteld profiel:

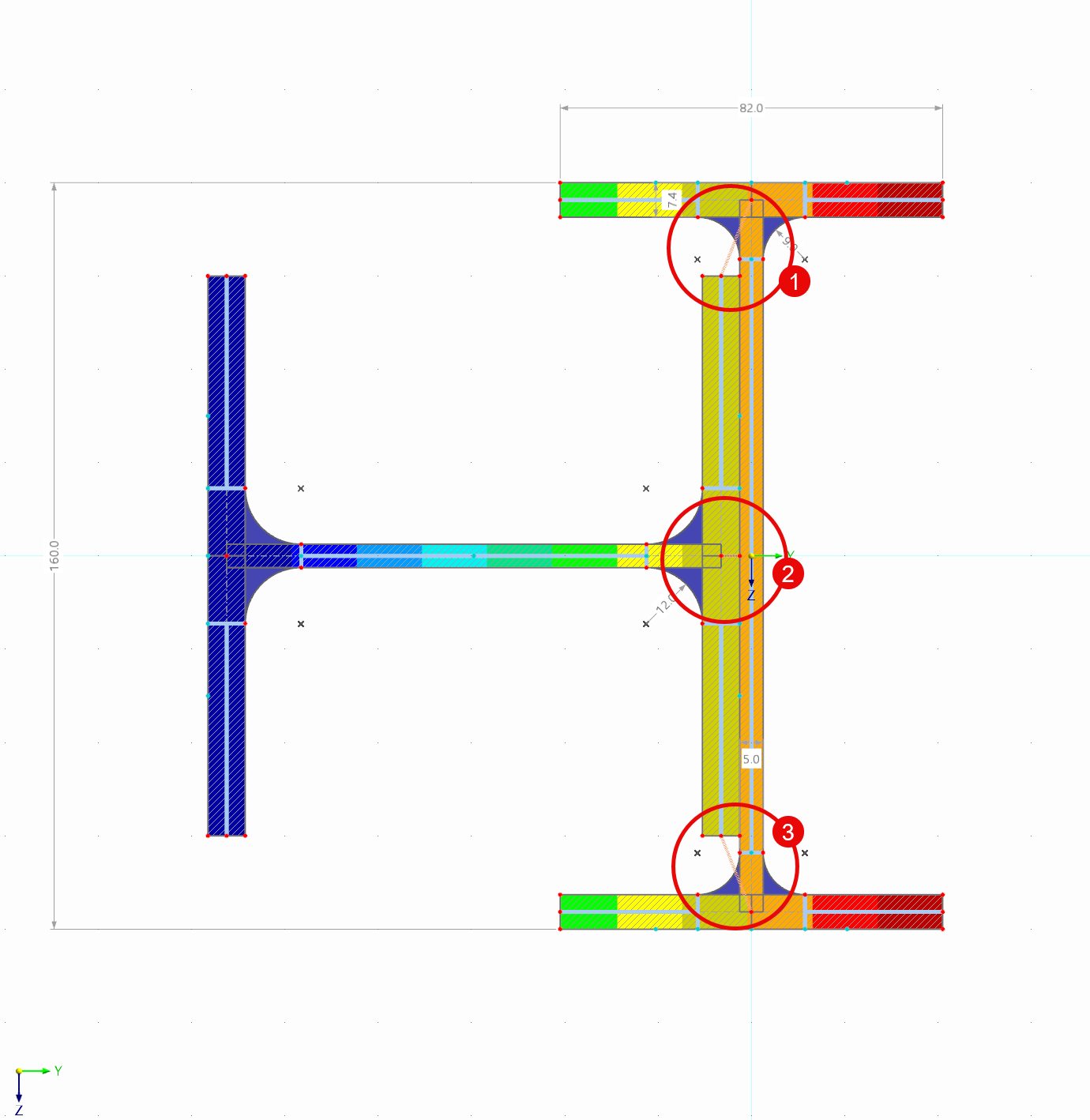

Op drie plekken is met een rode cirkel de positie van het nul-element aangegeven.

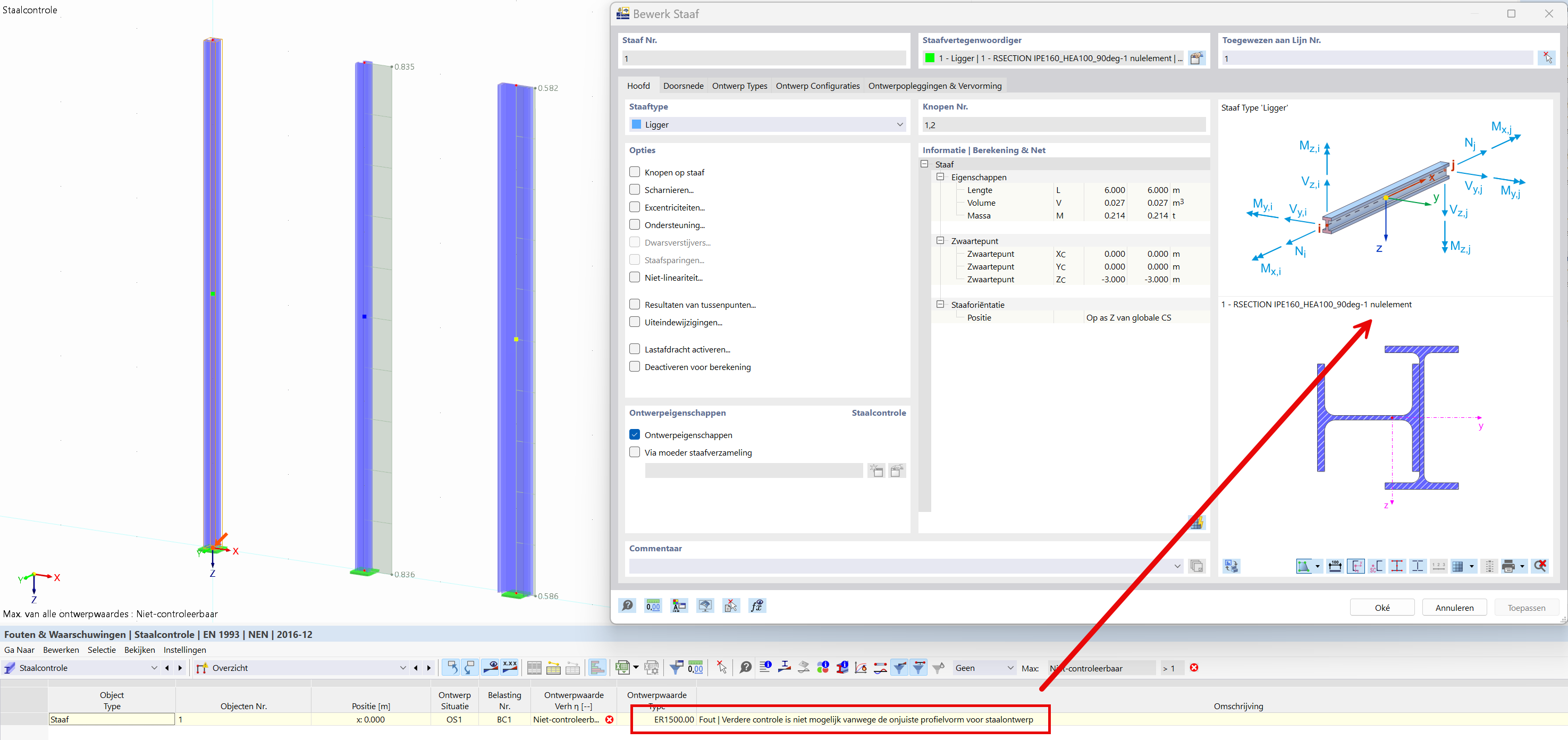

In RFEM 6 zou het volgende gebeuren, zie bijlage, als u bijvoorbeeld slechts één nul-element zou toepassen op positie (2). Zie staaf 1 van het RFEM 6 model. Het profiel wordt niet als zodanig 'dunwandig' herkend. Dit komt omdat de elementen van beide profielen geen gemeenschappelijk punt hebben. Zie ook: https://www.dlubal.com/en/support-and-learning/support/faq/005391.

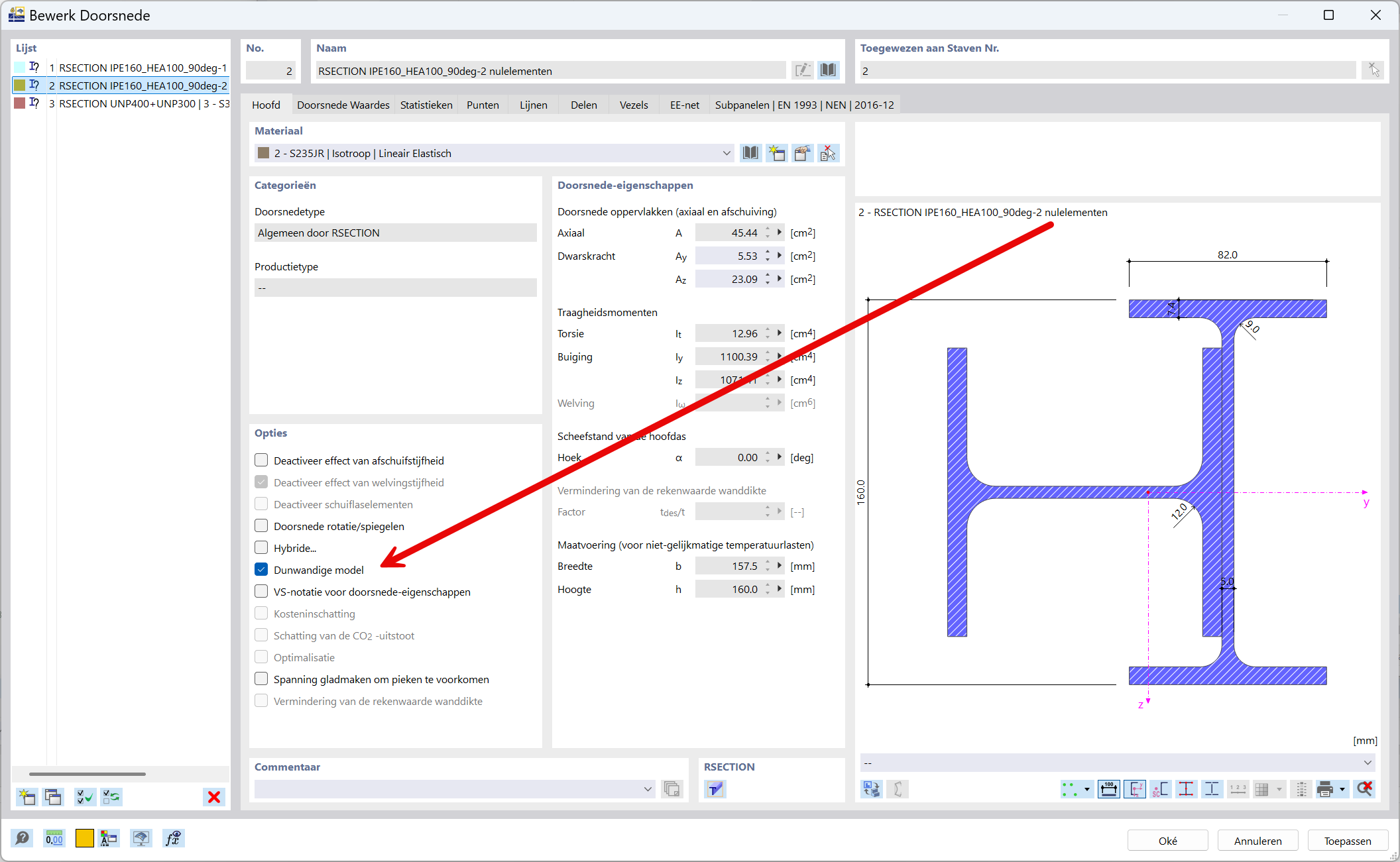

Voor de nul-elementen op posities (1) en (3) is RSECTION in staat om de geometrische eigenschappen van het profiel te bepalen en kan dit profiel als dunwandig worden toegepast in RFEM 6. Op deze wijze hebben de elementen van beide profielen gemeenschappelijke punten. Zowel positie (1) en (3) kunnen ook enkelvoudig worden gemodelleerd.
