IDEA StatiCa heeft vanaf versie 10.1 de GMNA berekening ontwikkeld voor holle doorsnedes. Deze staat standaard 'AAN' in versie 10.1.
Deze rekenmethode heeft een iets conservatievere uitkomst dan de standaard (MNA) rekenmethode.
Je kunt de GMNA methode uiteraard uitzetten, dan rekent IDEA volgens de MNA methode.


Wanneer er geen holle doorsnedes aanwezig zijn in de verbinding rekent IDEA CONNECTION volgens de MNA Methode

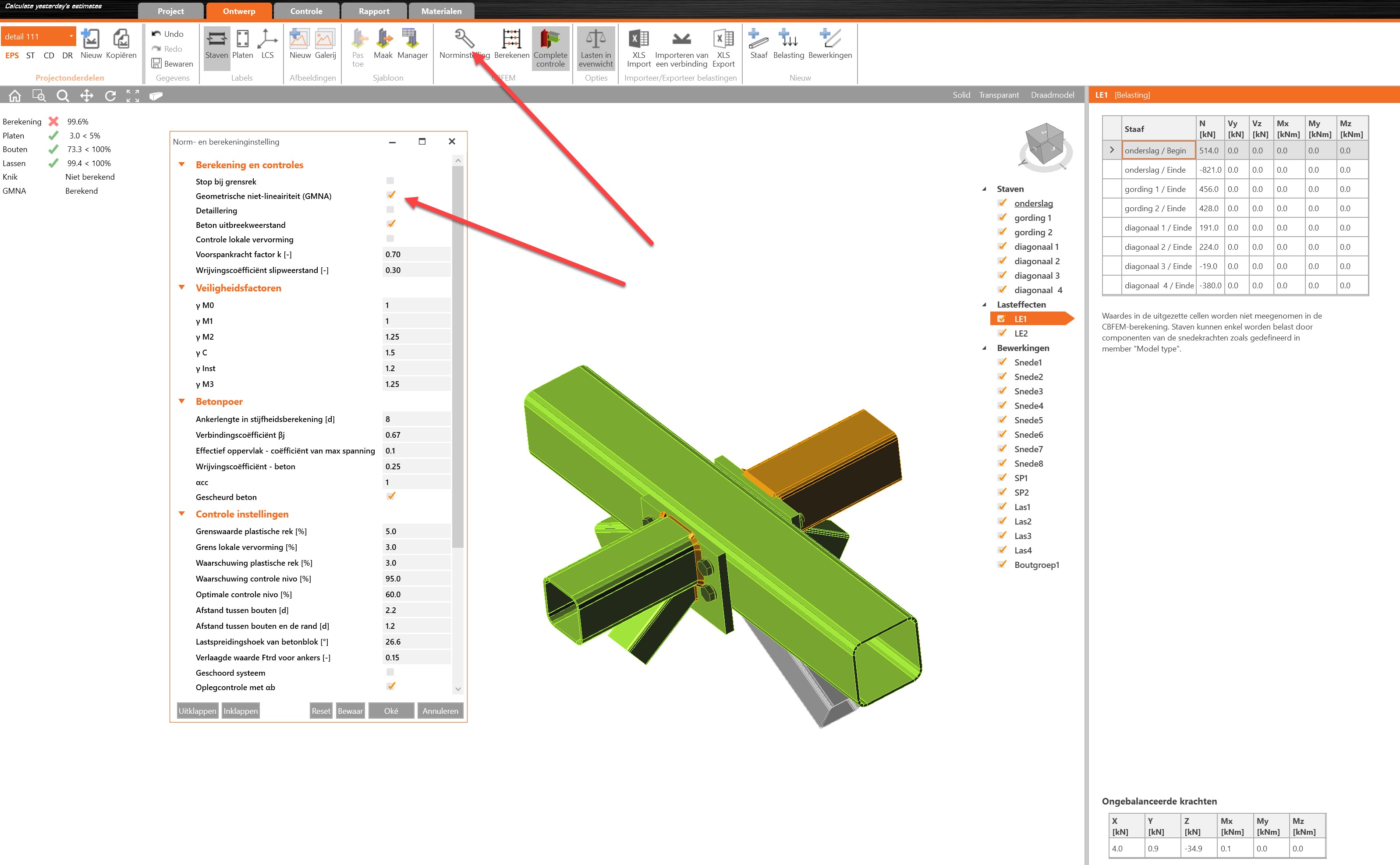

GMNA berekening van holle doorsnedes is IDEA CONNECTION
De GMNA analyse staat omschreven in de release notes van versie 10.1:
Release notes IDEA CONNECTION Versie 10.1


Of de release notes op de website van de ontwikkelaars:

https://resources.ideastatica.com/Content/02_Steel/Release_notes/IDEA_StatiCa_10_1/Release_notes_steel_10_1.htm?tocpath=Connection%7CRelease%20notes%7C_____1

In de theoretische achtergrond van IDEA staat het vermeld in hoofdstuk 3.13.2
Geometrically and materially non-linear analysis (GMNA)


https://www.ideastatica.com/support-center/general-theoretical-background


In the case of some joints of hollow sections, especially with high diameter to thickness ratio, the geometrically linear analysis may not capture the behavior of the joint with sufficient precision and its load resistance may be underestimated or overestimated. It is recommended to use more advanced geometrically and materially nonlinear analysis for joints of hollow sections even though the computational time is slightly higher. If GMNA analysis for hollow sections is selected in Code setup, GMNA is used instead of geometrically linear and materially nonlinear analysis (MNA, used as a standard in IDEA Statica Connection) for models with hollow section member as a bearing member.


IDEA adviseert om je model te controleren met deze nieuwe analyse. Ook modellen van verbindingen met hoge uitnutting voldoen soms wel of soms niet in de GMNA analyse. Wanneer er met de GMNA analyse gerekend wordt, wordt er bij het 'niet voldoen' van een berekening niet de gehele belasting toegepast.
Het is eigenlijk een soortgelijke instelling als 'stop bij grensrek'  bij de MNA berekening, dan wordt er ook gerekend tot welk percentage van de belasting de knoop wel zou voldoen.
